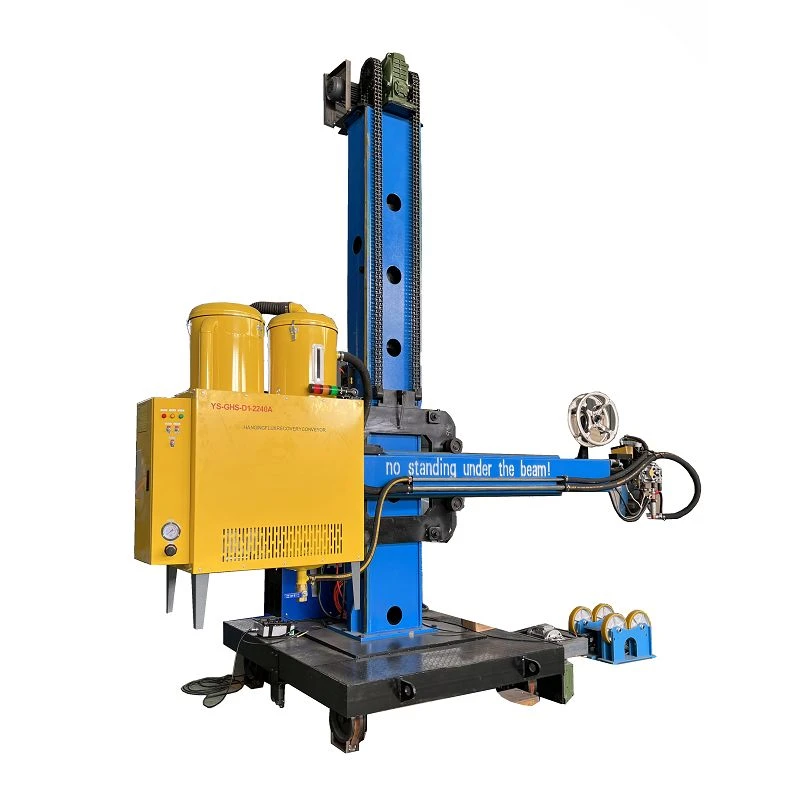

Automatický zvárací stroj SAW

Automatický zvárací stroj SAW dokáže zvárať vnútorné a vonkajšie prstencové pozdĺžne švy priemerovej rúrky a tiež môže zvárať guľovú hlavu. Zvlášť dobre pôsobí na povrchovú úpravu vnútornej steny obyčajného valca a hlavy.

Zaslať požiadavku

Popis

POPIS PRODUKTU

Hlavné vlastnosti

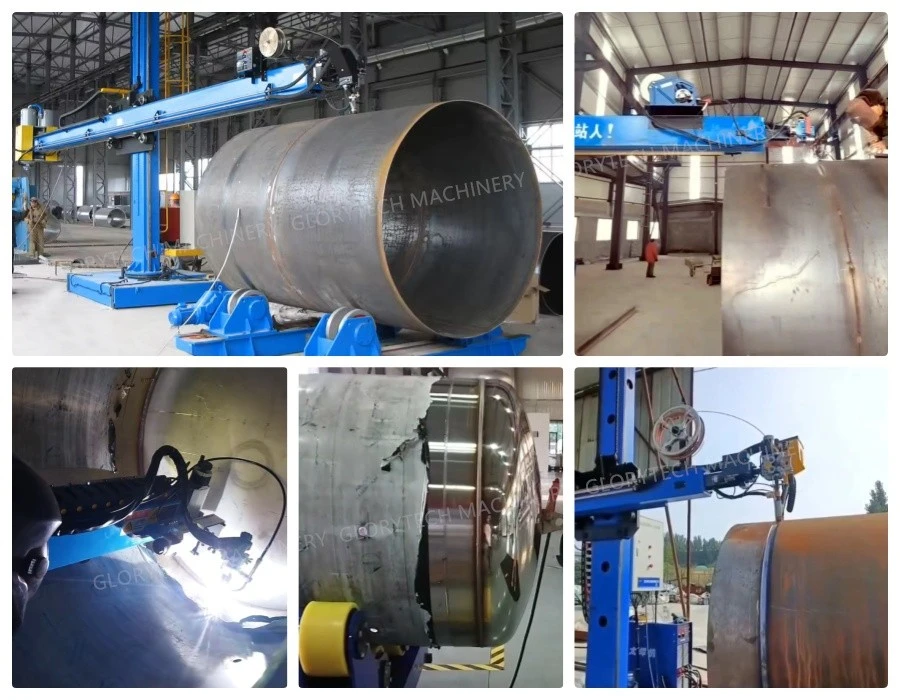

1. Automatický zvárací stroj SAW môže zvárať vnútorné a vonkajšie prstencové pozdĺžne švy priemerovej rúrky a tiež môže zvárať guľovú hlavu. Zvlášť dobre pôsobí na povrchovú úpravu vnútornej steny obyčajného valca a hlavy.

2. Počas procesu zvárania možno použiť rôzne procesy zvárania, ako napríklad TIG, MIG/MAG, PAW, SAW a iné procesy zvárania.

3. Automatický zvárací manipulátor je rozdelený do troch typov: malý, konvenčný a ťažký. Konštrukčné formy sú pevné, pevné rotačné, pevné mobilné a mobilné rotačné.

4. Zváranie pod tavivom sa používa hlavne pre plechy väčšie alebo rovné 6 mm, hlavne uhlíkovú oceľ, a môže zvárať aj nehrdzavejúcu oceľ.

5. Plynové zváranie je použiteľné pre dosky s hrúbkou väčšou alebo rovnou 3 mm. Hlavné použiteľné materiály sú: uhlíková oceľ, nehrdzavejúca oceľ, hliníkový plech.

6. Automatický zvárací manipulátor SAW sa skladá hlavne z nosníka, vlečnej reťaze, zdvíhacieho systému, stĺpa, priečneho ramena, saní, hlavy stroja a vlečnej dosky, rotačného systému, pojazdového vozíka, ovládač pracovnej stanice, ručný operátor a pod. Ostatné komponenty a konfigurácie sú určené podľa požiadaviek zákazníka.

Hlavné parametre

Model č.	MH-2x2	MH-3x3	MH-4x4	MH-5x5	MH-6x6	MH-7x7	MH-8x8
Zdvih krížového ramena hore/dole (m)	2	3	4	5	6	7	8
Voliteľný naťahovací zdvih priečneho ramena (m)	2~4	2.5~5	3~7	3~8	4~8	4~8	4~8
Uhol natočenia stĺpika (stupeň)	±180
Rýchlosť nahor/nadol priečneho ramena (mm/min)	850		1150
Rýchlosť rozpínania priečneho ramena (mm/min)	140~1400
Rýchlosť otáčania stĺpika (ot./min.)	0.2
Celkové zaťaženie rovnomerného priečneho ramena (kg)	100	200	300	400	500	500	500
Stredová vzdialenosť koľajnice (voliteľné) (mm)	2000/2500
